技术原理

超高压微射流均质技术的工作原理与核心机制

微射流均质机是如何工作的?

超高压微射流均质机利用高压泵将物料加压至3,000-45,000 PSI, 通过金刚石交互容腔的微小通道(孔径约50-300微米), 物料被加速至超音速,在通道内产生强烈的剪切力、碰撞力和空化效应, 实现颗粒的纳米级分散和粒径控制。

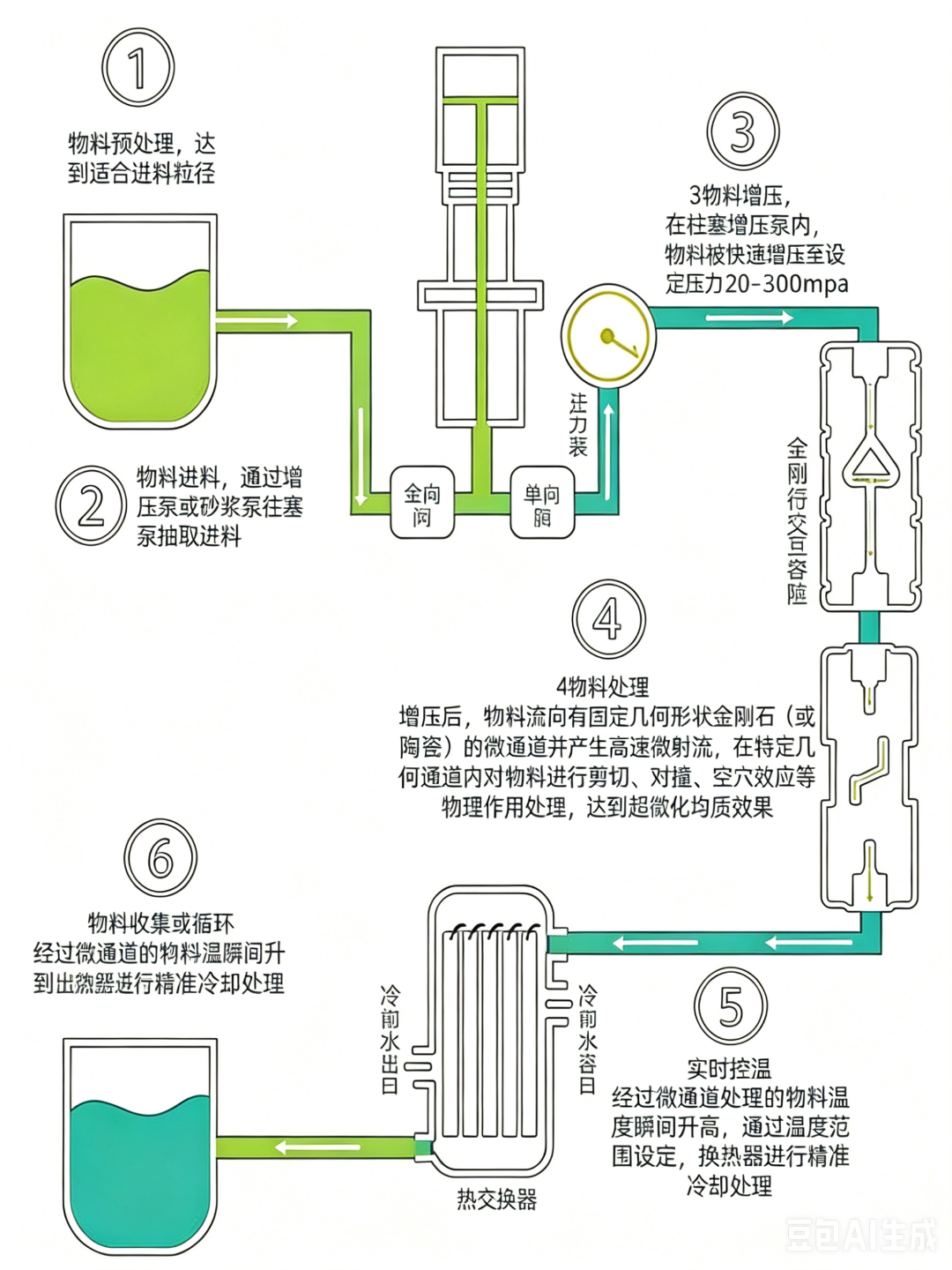

超高压微射流工艺流程图

超高压微射流工艺流程图
✂️

剪切力

高速流动产生的层流剪切将颗粒撕裂至纳米级。剑桥石墨烯中心实测局部剪切率高达约10⁸ s⁻¹(Karagiannidis et al., ACS Nano 2017)

💥

碰撞力

两股高速射流正面对撞,动能直接耗散于颗粒破碎。粒径与能量符合Kolmogorov湍流标度 d∝P^(-3/5)(Moghaddam et al., 2015验证)

⚡

空化效应

局部低压区产生空化气泡并瞬间溃灭释放冲击波。研究表明撞击与剪切为破碎主因、空化为辅助因素(Kleinig & Middelberg, 1998)

核心技术参数

45,000 PSI
最高压力
50-200 nm
粒径范围
<0.2-0.3(学术惯例)
PDI
线性放大(E/V≈ΔP)
放大方式
金刚石交互容腔(PCD)
核心部件
1-5 ms
停留时间

⚠️ 过加工(Over-processing)现象:为什么不是压力越高越好?

升压同时加快液滴破碎速率与碰撞频率,当碰撞快于乳化剂在新界面的吸附时即发生再聚并,粒径与PDI同步回升。 四个独立研究、三个体系、跨越15年的证据链指向同一结论:

  • • Jafari系列三项研究(2006/2007a/2007b):优选窗口收敛于约5,800-9,100 PSI
  • • Yuan等 β-胡萝卜素体系:&gt;14,500 PSI 后4周储存稳定性反而下降
  • • Bai等 2019年CNC Pickering体系:19,000 PSI 出现粒径回升
  • • Asasutjarit等 2021年穿心莲内酯体系:20,000→25,000 psi粒径与PDI同步回升
工程含义:微射流工艺开发不是"开足压力",而是以DoE/响应面寻找处方专属窗口。设备的价值在于"精准可控"而非"压力上限"。

微射流技术介绍视频

全面了解超高压微射流均质技术原理与应用

常见问题

Q: 容腔会堵塞吗?堵塞了怎么处理和预防?

A:

微米级通道在物料含大颗粒团聚体或杂质时有堵塞可能。预防关键在进料前预处理:充分预混、粗滤去除大颗粒;发生堵塞可尝试反冲、超声浸泡清洗,无法恢复时由厂家做专业评估。来样测试阶段即可评估物料堵塞风险。 预防优于处理:绝大多数堵塞源于进料中未分散的大团聚体或外源杂质(原料结块、容器碎屑)。规范做法:进料前过筛(孔径依通道尺寸而定)、预混均匀、避免物料长时间静置沉降后再直接进料。 万一堵塞:轻度堵塞可通过反向冲洗或温水/溶剂循环超声辅助清洗恢复;严重堵塞的容腔应交回厂家评估——金刚石容腔多数情况可专业修复,不必直接报废。迈克孚提供容腔状态评估服务,把它纳入定期维护计划比故障后处理更经济。

Q: 微射流均质机的最大工作压力是多少?压力越高越好吗?

A:

迈克孚微射流均质机工作压力最高 45000 PSI。但压力并非越高越好:目标粒径达到后,继续升压只增加温升与能耗;粒径由压力、循环次数与容腔结构共同决定,“够用且稳定”的压力才是好工艺。 选型时应关注三个真实指标而非单一压力峰值:① 压力可持续性(额定工况下能否长时间稳定运行);② 粒径与 PDI 的实测结果(用您自己的物料验证);③ 批次重现性(连续多批次的粒径波动)。峰值压力只是一个上限参数,工艺价值在于"在什么压力下、稳定做出什么粒径"。

迈克孚建议的评估方式:拿同一段工艺目标(如"D90 < 200nm、PDI < 0.2")要求实测数据,用数据说话。

Q: 微射流处理过程中物料会升温吗?热敏性成分如何保护?

A:

微射流处理为瞬间能量释放过程,配合换热设计物料温升可控,可实现 40℃ 以下低温操作,热敏活性成分(多肽、植物提取物、益生菌代谢物等)得以保护。温控效果与压力设置、循环方式及冷却配置相关,可在工艺开发阶段验证。 与需要高温灭菌或长时间高剪切的传统工艺相比,超高压微射流的能量作用时间为毫秒级——能量密度高但作用时间极短,配合循环间冷却,整体热历史可控。这对中药活性成分、功能性营养素、生物制品等热敏体系尤其重要,迈克孚在中药现代化与功能食品方向的案例中已大量验证低温工艺路线。

Q: 微射流均质机的工作原理是什么?Y 型和 Z 型容腔有什么差别?

A:

微射流均质机将物料加压至最高 45000 PSI,在金刚石交互容腔内形成超音速射流,通过剪切、对撞与空穴三重效应实现纳米分散。Y 型容腔两股射流对撞、分散强度高;Z 型容腔单流道折转,对高固含、高粘度物料更友好。 Y 型(交互对撞型):两股射流在容腔中心正面对撞,能量利用效率高,适合脂质体、纳米乳等需要强分散力的体系。

Z 型(折转剪切型):物料在折转流道中经历连续剪切,流道更"耐造",适合含固体颗粒、粘度较高的浆料(如电池浆料、CMP 抛光液)。

具体选型取决于物料特性与目标粒径,可在来样测试中用两种容腔平行验证,以数据决定配置。

Q: 微射流均质机可以把粒径做到多细?PDI 能控制到多少?

A:

微射流均质机可将粒径控制在 100nm 以下(视物料体系而定),分散指数 PDI 严格控制在 0.2 以内。粒径与分布由压力、循环次数与容腔结构共同决定——这正是固定几何结构容腔的优势:参数一致,结果可重复。 需要注意:最终粒径由物料本身的物性(配方、固含、粘度、玻璃化温度等)与工艺参数共同决定,设备决定的是"能施加多大能量、施加得多均匀"。迈克孚 3000+ 应用案例中,CMP 抛光液体系实测粒径降幅达 78%(特定条件下),脂质体体系 PDI 普遍可控制在 0.2 以内。

评估自己物料能达到的粒径水平,最可靠的方式是来样测试——用真实物料跑参数,出具实测数据报告。

Q: 微射流处理后的粒径怎么检测?DLS 和激光粒度仪怎么选?

A:

纳米级粒径常用动态光散射 DLS(约 1nm-1μm,需稀溶液);微米级与高浓度体系用激光衍射粒度仪;脂质体与外泌体类可用 NTA 单颗粒分析。方法与制样方式(稀释、预处理)显著影响结果,建议固定方法与流程。 方法匹配:DLS 是 100nm 级脂质体/LNP 的行业常规方法,但对多分散体系的结果偏差较大;激光衍射适合较大粒径与较高浓度场景;NTA 能给出单颗粒粒径分布,常用于验证 DLS 结果。同一样品用不同方法得到的「粒径」含义不同(强度加权 vs 体积加权 vs 数量加权),对比数据时必须注明方法。

工程建议:工艺开发阶段就把检测方法、制样流程(稀释剂、超声预处理时长、检测温度)固化成 SOP——粒径数据的可比性是批次放行与工艺放大的基础。迈克孚来样测试报告注明检测方法与制样条件,确保数据可直接对接客户端方法。

Q: 循环处理次数怎么确定?处理一遍和多遍有什么区别?

A:

粒径随循环次数增加而下降并逐渐趋于平台——多数体系在数个循环内接近极限粒径。压力与循环次数共同构成总能量输入:目标粒径达到后继续增加循环只会增加温升与能耗,最优参数窗口应在工艺开发阶段用「压力×循环」矩阵实验确定。 一遍 vs 多遍的本质:微射流处理通常是循环式操作(物料反复通过容腔),每通过一次施加一次能量。粒径下降曲线一般呈「快速下降→趋缓→平台」形态,平台之后边际效果递减。高压力少循环与低压力多循环有时能达到相近粒径,但温升历史与能耗结构不同——热敏体系更倾向后者。

确定方法:以目标粒径与 PDI 双指标做循环曲线,锁定达到指标的最低循环数,再留出工艺冗余。该曲线是工艺放大时的核心交接参数——固定几何结构容腔保证该参数从小试到量产可直接平移。

Q: 物料的粘度和固含量有什么限制?

A:

微射流处理的前提是物料可泵送:粘度过高会增加泵送阻力、影响流道通过性与压力稳定;高固含、高粘度体系建议选配 Z 型容腔并先做来样验证。具体粘度与固含量上限因机型与物料体系而异,以设备规格与实测评估为准。 工程判断逻辑:粘度影响的是「能不能稳定泵送并通过微米级通道」,固含量影响的是「颗粒间相互作用与团聚倾向」。常见脂质体、纳米乳、CMP 浆料、电池浆料体系均在可处理范围内;接近上限的体系可通过预处理(预热降温粘度、预分散解团)优化通过性。 建议做法:不确定物料适配性时,提供物料基本信息(粘度范围、固含、溶剂体系、目标粒径)给应用工程师做初步判断,再由来样测试实测确认——这是零成本排除风险的路径。

Q: 水性体系和油性体系都能处理吗?对溶剂有要求吗?

A:

可以。微射流处理水性体系(水溶液、悬浮液)、油性体系及水油混合体系(O/W、W/O 乳液)均有成熟应用;使用有机溶剂体系时需确认密封材质与溶剂的相容性,工艺开发阶段验证材质适配与清洗方案。 体系类型不影响技术原理:剪切、对撞与空穴效应对连续相类型不敏感——脂质体(水相)、部分中间体(有机相)、多重乳液(O/W/O 等)都有对应工艺路线。真正需要确认的是材料相容性:有机溶剂(醇类、酯类、氯代烃等)对密封件和管路的溶胀/腐蚀因材质而异。

工程建议:涉及有机相的工艺(乙醇注入法制脂质体、油溶性活性物包裹),在方案阶段就明确溶剂种类与比例,由厂家确认接触材质清单(316L 不锈钢、USP VI 级密封体系的适配范围),避免投料后才发现材质问题。
